Укладка мягкой кровли из битумной черепицы: этапы установки и простая технология монтажа своими руками по инструкции от мастера

Подготовительный этап укладки мягкой кровли

На начальном этапе крайне важно провести все необходимые расчеты. Как правило, следующие шаги связаны с работой используемого в данном случае калькулятора:

1. Выбор оптимального типа крыши (например, односкатная, двускатная).
2. Выбор материала для установки на крышу.
3. Определение вида кровельного покрытия и его сорта.
4. Вводятся такие показатели, как высота и ширина используемого материала.

Усиление гидроизоляции в разжелобках

Разжелобки, также известные как ендовы, оснащены гидроизоляционным ковром. Их вогнутые углы можно оформляют открытым или закрытым способом.

Если ендова остается открытой, вдоль ее оси следует проложить полосу водоотталкивающего материала так, чтобы она заходила на оба ската ендовы.

Полоса ендовы приклеивается поверх подкладочного ковра с помощью битумной мастики

Чтобы защита ендовы не смещалась вместе с тающим снегом, ее крепеж дублируют, прибивая к крыше гвоздями для мягкой кровли.

Ставят их через каждые 20-25см, от края гидроизоляционной ленты отступают на расстояние 2-3см. Для устройства на кровле из битумных гонтов закрытого разжелобка предварительная подготовка не требуется.

Сопутствующие материалы и комплектующие

Для укладки битумной черепицы нужно запастись такими материалами и принадлежностями:

• Вам понадобится молоток;
• Специальные ножницы для резки металла;
• Кровельный нож;
• Клей;

• Мастерок, чтобы наносить мастику;
• Монтажный фен (он пригодится, если вы будете укладывать материал кровли при отрицательных температурах);
• Вам понадобится коньково-карнизное покрытие;
• Подкладочный слой;

• Герметик или битумная мастика;
• Проходные детали;
• Детали для крепления карнизов и торцевой детали крыши;
• Детали для вентиляции;
• Особые кровельные гвозди, имеющие широкие шляпки.

Монтаж битумной кровли: используемые материалы

При монтаже черепицы мы рекомендуем использовать высококачественные материалы марки IKOPAL, которые производятся в соответствии с европейскими стандартами и сертифицированы российскими стандартами.

Для установки мягкой кровли вам понадобятся следующие материалы.

Кровельное покрытие включает:

• IKOPAL SBS-модифицированная битумная черепица с подложкой из стекловолокна с цветным шифером на верхней стороне;
• Коньковая и ендовая обрешетка одинакового состава для карнизов, коньков и ребер;
• Ендовая подложка — защитный материал в рулоне, который используется для укрепления мягкой кровли в корзинах и других чувствительных местах;
• Подкладочный мат — рулонный гидроизоляционный материал, укладка которого является обязательным этапом работ по монтажу кровли.

Подсказка: Подкладочный слой укладывается по всей поверхности крыши снизу вверх, параллельно карнизу. Избегайте складок!

Дополнительные компоненты/материалы

• Металлические планки примыкания, фронтонные планки, капельники необходимы для отвода влаги от краев крыши и создания законченного вида.
• Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером головки 8мм и более.
• Герметизирующий наполнитель и клей IKOPAL используются для герметизации швов, нахлестов и других стыков и соединений.
• Такие компоненты, как дефлекторы, вентиляторы под крышей или фланцы для прохождения труб, обеспечивают завершение вентиляционных систем на крыше.
• Система отвода дождевой воды IKOPAL, включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкции по монтажу кровельной конструкции требуют использования пароизоляции.

Пароизоляция представляет собой прочную, четырехслойную, армированную мембрану IKOPAL Polikraft, которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет: Пароизоляция должна укладываться с нахлестом 100-150мм и уплотняться двусторонней клейкой лентой.

Теплоизоляция

Монтаж битумной черепицы требует использования теплоизоляционного материала, например, негорючей минеральной ваты плотностью 30кг/м3 .

Ветрозащитные мембраны

Установленные поверх теплоизоляции без вентиляционного зазора, ветро- и водонепроницаемые мембраны ICOPAL Monarperm помогают защитить теплоизоляцию от ветра и воды.

Не пытайтесь сэкономить на битумной кровле, так как ее качество ухудшится, а срок службы, не требующий обслуживания, сократится.

Обрешетка для мягкой кровли

Первым шагом в процессе установки является удаление обшивочных досок. Поскольку битумная черепица очень тонкая и гибкая, при наложении на любую поверхность она автоматически начинает придавать ей форму.

Поэтому гибкую кровлю рекомендуется устанавливать только на обрешетку сплошного типа, при условии, что она должна быть собрана или изготовлена из досок или плитных материалов.

Одним из самых распространенных из них является влагостойкая фанера.

Фермы должны быть установлены на стропильной системе крыши таким образом, чтобы между досками всегда оставался зазор не менее одного сантиметра.

• Также необходимо устанавливать плиты с обязательным смещением на половину плиты.
• Это обеспечивает равномерное распределение нагрузки на все плиты.

Виды и характеристики

Гибкая черепица выпускается в форме гонтов. Эти элементы производятся в различных параметрах.

Кроме того, они имеют разный рисунок, а именно:

• ромб;
• кирпич;
• дранка;
• прямоугольник (может иметь различные форматы);
• соты;
• шестигранник;
• бобровый хвост;
• зуб дракона;
• чешуйки.

И также гибкая черепица бывает:

• двухслойная;
• трехслойная.

Эти разновидности кровли отличаются друг от друга наличием дополнительного гонта черепицы. Он имеет небольшое смещение, что придает покрытию объемную и рельефную поверхность.

Двухслойная кровля относится к среднему ценовому диапазону. Кровельные материалы этого типа пользуются большим спросом. Они могут прослужить не менее 30 лет. Трехслойные варианты в несколько раз дороже двухслойных, но и служат дольше.

Некоторые производители утверждают, что их трехслойная кровля может прослужить более 60 лет без какого-либо ремонта.

Кроме того, популярная гибкая кровля различается по цвету. Современные компании — производители предлагают не только простые монохромные копии, но и более оригинальные варианты, цвет которых меняется от одного оттенка к другому.

Этот интересный эффект достигается за счет использования каменной крошки. Наиболее распространены синие, зеленые и красновато-коричневые покрытия.

Гибкая черепица изготавливается на основе стеклохолста или битума. Такие элементы отличаются от стальных тем, что они не подвержены коррозии и поэтому служат такой крыше гораздо дольше.

В некоторых случаях производители предлагают пожизненную гарантию на такие материалы.

Высококачественная черепица сохраняет свою первоначальную форму и эксплуатационные характеристики в любом климате. Этот практичный материал легко выдерживает температуры от -50 до +100 градусов Цельсия.

Такая мягкая кровля не выдерживает ни осадков, ни ультрафиолетового излучения.

Среди характеристик битумной кровли — отличная теплоизоляция.

Благодаря такой отделке, во внутренней части будет поддерживаться комфортная температура, независимо от погодных условий.

Гибкая черепица обычно упаковывается в пачки. В одной упаковке обычно содержится 22 черепицы, что составляет 33 квадратных метра готовой кровли. Что касается веса крыши, то он напрямую зависит от типа черепицы.

Квадратный метр однослойного материала обычно весит 5-8кг, а многослойного — до 20кг.

Размещение стартовой полосы

Теперь переходите к укладке черепицы. Все начинается со стартовой полосы. В качестве такой можно использовать:

• выкройку из рядовой черепицы, например, гонт с обрезанными лепестами, если вы работаете с коллекцией «Танго» или «Трио»;
• Универсальную коньково-карнизную черепицу, особенно если вы работаете с «Аккорд», «Соната» или «Джаз».

Если вам удобнее начать с карнизной черепицы, уложите ее поверх металлической обрешетки, немного отступив от места перегиба. Далее прибейте её гвоздями, но помните, что чем длиннее и круче скат, тем больше должен быть отступ от места перегиба:

Вот как выглядит укладка стартовой полосы на практике:

Что еще нужно учесть?

При монтаже битумной черепицы необходимо учитывать несколько моментов.

1. Обустроить вентиляцию

Битумная черепица не пропускает влагу ни снаружи дома, ни изнутри. Хорошая вентиляция необходима для предотвращения образования конденсата под черепицей по мере испарения влаги изнутри дома.

Примечание: При использовании мягкой черепицы необходимо предусмотреть вентиляционные зазоры и отверстия внизу и вверху крыши — для того, чтобы воздух мог свободно циркулировать, и для испарения влаги, которая может скапливаться под кровлей.

Для этого приточные отверстия оставляют под скатом кровли, и вытяжные — в ее верхней части, по возможности выше. Для обеспечения циркуляции воздуха между кровельным покрытием и утеплителем должно соблюдаться расстояние 5см или более.

2. Обустроить отверстия в кровле

На кровле имеются большие и маленькие отверстия, такие как дымоходы, вентиляционные и канализационные стояки, антенны и т.д. Их форма зависит от конструкции крыши. Способы их оформления зависят от диаметра и требований пожарной безопасности.

Для некрупных отверстий используют резиновые уплотнители.

Для стояков применяют специальные пластиковые проходники, которые крепятся гвоздями. Черепичные гонты укладываются сверху и обрезаются по периметру отверстия.

Самое сложное — обустройство дымохода. Он требует не только гидро-, но и теплоизоляции. Для этого на стенки трубы монтируется лист металла высотой около 30см. Сверху приклеивают ендовый ковер, который перекрывает всю металлическую пластину и 20см черепицы вокруг.

Как выглядит металлический плинтус?

Сначала таким образом укрывают часть трубы, расположенную с нижней стороны кровли. Затем боковые части, немного покрывая нижнюю, и, наконец, верхнюю — с перекрытием соседних боковых.

Гонты укладывают на ендовый ковер, оставляя по 8см поверхности вокруг трубы без черепицы. Наконец, на дымоход устанавливают металлический фартук.

3. Правильно забить гвозди

Кровельные гвозди должны забиваться строго перпендикулярно поверхности. Не слишком сильно — так, чтобы гвоздь соединял гонты и основание, но не ввпивался в них.

4. Использовать комплект

Если возможно, выбирайте весь набор необходимых материалов у одного производителя. Например, если вы берете мягкую черепицу «Альта-Профиль» из коллекции Alta-Roof, используйте подкладочные ковры, коньково-карнизную черепицу и мастику из этой же коллекции.

Эти материалы максимально адаптированы друг к другу.

Однако, если вы на чем-то сэкономите, помните, что срок службы всей кровли равен сроку службы самого ненадежного элемента.

Наконец, если вы не уверены в своих силах и навыках, поручите монтаж мягкой черепицы профессиональным бригадам. Процесс не сложный, но имеет несколько нюансов. И чем сложнее конструкция крыши, тем больше ошибок может быть допущено.

Чтобы не платить дважды, лучше заплатить один раз за качество выполненной работы.

Сооружение обрешетки

Кровельные панели возводятся поверх пароизоляционного слоя. Необходимо обеспечить вентиляцию в подкровельном пространстве и предотвратить скопление влаги внутри кровельного пирога.

В домах с жилыми чердаками или мансардами между пароизоляцией и подложкой укладывается слой стекловаты или другого низкопроводящего материала.

В качестве материала для этого конструктивного элемента используются доски шириной не менее 30мм и длиной не менее 2 стропильных пролетов. Для улучшения эксплуатационных характеристик плиты обрабатываются противогрибковыми и огнезащитными составами.

Свяжите доски вместе над стропилами.

Особенности работы с материалом

Перед укладкой мягкой кровли важно убедиться, что для проведения работ подготовлено прочное основание. Кроме того, технология монтажа мягкой кровли требует работы в определенных погодных условиях.

При несоблюдении рекомендаций производителя могут возникнуть следующие проблемы:

• Если укладка черепицы производится при температуре окружающей среды ниже 5-10 градусов, клеевой слой на обратной стороне черепицы не расплавится сам по себе. Чтобы расплавить битум, используйте газовую горелку или фен.

Однако, это делает монтаж черепицы более сложным и медленным.

• Если укладывать черепицу при температуре выше 25 градусов, самоклеящийся битумный слой будет слишком сильно плавиться и стекать по склону. Кроме того, высокие температуры вызывают деформацию крыши.
• Если монтаж крыши производится в сырую погоду или во время дождя, стропила и обрешетка становятся слишком влажными, что негативно сказывается на сроке службы черепицы, вызывая ее гниение.

Важно: Технология установки, рекомендованная производителями, предписывает установку при температуре 5-15 градусов в сухую погоду. В большинстве случаев такие условия возникают только летом.

Однако, зимой можно собрать стропильные фермы и подготовить основание для кровельной панели.

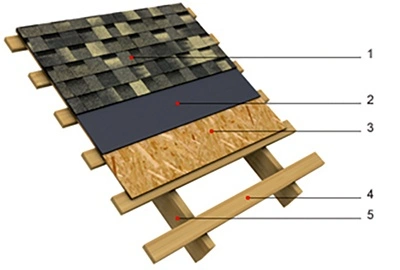

Состав кровельного покрытия
Технология укладки черепицы

Установка карнизных планок

Торцевые и карнизные доски устанавливаются на подкладочный мат с нахлестом. Они крепятся с помощью кровельных крепежей, предпочтительно в шахматном порядке.

Большинство производителей рекомендуют использовать оба вида железного шифера, укладывая их поверх подкладочного мата.

Технология настила кровли из мягкой черепицы

При покупке, скорее всего, вы получите инструкцию, в которой пошагово и подробно расписан монтаж черепицы с указанием всех точных размеров, требуемых именно этим производителем. Этим рекомендациям и следует следовать.

Однако, перед заказом работы и объема ознакомьтесь с тонкостями монтажа и количеством необходимых материалов.

Сразу скажем, что обращаться с мягкой черепицей при укладке нужно осторожно — она не любит, когда ее прогибают. Поэтому старайтесь не сгибать без необходимости и не мять черепицу (участок, состоящий из видимой и монтажной частей).

Читайте также: Как установить чердачную лестницу, установка лестницы на чердак, самостоятельный монтаж

Усиление свеса

Капельная планка устанавливается в первую очередь. Это Г-образный лист, который окрашен или покрыт полимерным составом. Полимерное покрытие дороже, но и надежнее. Цвет подбирают близкий к окрасу битумной черепицы.

Капельную планку устанавливают вдоль свесов кровли

Задача капельной планки — защищать обрешетку, срезы стропил и настилай от попадания влаги. Одним краем капельник укладывается на настил, вторым закрывает свес.

Крепится оцинкованными гвоздями (из нержавеющей стали), забитыми в шахматном порядке (один ближе к сгибу, другой почти у края). Расстояние между креплениями составляет 20-25см.

Карнизные планки накладываются друг на друга

Капельная планка продается двухметровыми кусками. После установки первого элемента закрепите вторую деталь с нахлестом не менее 3см. При желании зазор можно закрыть: промажьте стык битумной мастикой, заполните герметиком.

На этом этапе также устанавливается водосточная система, во всяком случае прибиваются крюки, на которых будут держаться желоба.

Укладка гидроизоляционного ковра

Независимо от угла кровли, в ендове и вдоль ската необходимо установить гидроизоляционный подкладочный ковер. Он продается в рулонах шириной один метр. Клей наносится на нижнюю сторону и покрывается защитной пленкой или бумагой.

Перед укладкой бумага удаляется, и ендовый ковер приклеивается к настилу.

Независимо от угла наклона, гидроизоляционный мат укладывается вдоль карниза, в ендове и на коньке

Монтаж гидроизоляционного мата начинается с его укладки в ендове. Материал имеет ширину один метр и расстилается на 50см по обе стороны от места перегиба. Желательно обойтись без стыков, но при необходимости нахлест двух полотен должен составлять не менее 15см.

Укладка производится снизу вверх, а стыки дополнительно покрываются битумной мастикой; материал хорошо прижимается.

Стыки заделываются мастикой и должны быть не меньше 10-15см

Затем вдоль карнизного свеча под гибкую черепицу укладывается гидроизоляционный ковер. Минимальная ширина ковра на карнизном свесе — величина самого карниза плюс 60см.

Нижний край размещается поверх капельника и может загибаться на несколько сантиметров вниз. Сначала ковер раскатывают, при необходимости подрезают, затем снимают защитную пленку с изнанки и приклеивают на подложку.

Дополнительно фиксируют по краям гвоздями из нержавеющей стали или оцинкованными гвоздями с большой плоской шляпкой (расстояние между ними 20-25см).

Как определить ширину ковра вдоль карниза

Нахлест двух полотен не менее 10см в местах горизонтального стыка и не менее 15см в вертикальном направлении. Все стыки дополнительно герметизируются битумной мастикой, материал обжимается.

Подкладочный ковер

Подкладочный ковер, так же как и гидроизоляционный, продается в рулонах шириной один метр, тыльная сторона покрыта клеящим составом. Способ укладки зависит от угла уклона крыши и профиля выбранной битумной черепицы.

• На крышах из мягкой черепицы с уклоном от 12° до 18° подкладка монтируется по всему периметру крыши. Монтаж производить снизу, перехлесты не менее 15-20 см, промазка стыков обязательна.

Верхний край дополнительно крепится гвоздями (оцинкованными или из нержавеющей стали) с плоской головкой.

В случае небольшого уклона подкладочный слой является сплошным

• Если уклон превышает 18°, подкладка нужна в местах перегибов, в точках примыкания линии фронтон к стеновым панелям. Полоса шириной 50см, разрезанная пополам, используется вдоль фронтонных стен и стыков стен.

  При уклоне более 18° ковер раскатывается только в фальцах крыши

При использовании черепицы со стыками (например, Jazz, Trio, Beavertail), независимо от уклона, подкладочный слой расстилается по всей поверхности крыши.

Как подрезать подкладочный слой на крыше

При установке подкладочного слоя часто требуется обрезка. Для этого используется острый нож. Для предотвращения повреждения материала подложки во время резки используется фанера или плита OSB.

Фронтонная (торцевая) планка

Фронтонные планки устанавливаются на боковых краях скатной кровли. Они представляют собой металлические полосы, сформированные в форме буквы Г с небольшим выступом на линии сгиба.

Они закрывают уложенные кровельные материалы от ветровой нагрузки и от проникновения влаги.

Укладывается фронтонная планка на настил поверх подкладочного или гидроизоляционного ковра и крепится гвоздями (из нержавеющей стали или оцинкованными) в шахматном порядке с шагом 15см.

Крепление фронтонной планки

Эти полосы также поставляются кусками по 2м и укладываются с нахлестом не менее 3см.

Разметка ската

Для облегчения монтажа черепицы на подкладочный ковер или настил наносится разметка в виде сетки. Это делается с помощью малярного шнура.

Линии вдоль карнизного свеса наносятся на расстоянии, равном 5 рядам черепицы, по вертикали — через метр (длина одного гонта черепицы). Такая разметка облегчает монтаж — по ней равняют края, проще отслеживать расстояния.

Чтобы облегчить монтаж черепицы, сделайте разметку в виде сетки

Ендовый ковер

Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовый материал. Он немного шире и обеспечивает дополнительную гарантию от протечек. Не снимая защитной пленки с нижней стороны, его укладывают, обрезают по низу свеса и отмечают границы.

Специальная мастика повышенной фиксации Фиксер наносится на расстоянии 4-5см от метки. Она наносится с помощью шприца, валика, а затем шпателем растирается в полосу шириной около 10см.

Наносится мастика

Ковер ендовы раскладывается на мастику, складки разглаживаются, края прижимаются. Отступив 3см от краев, он прибивается гвоздями через каждые 20см.

Принцип устройства вентиляции

Битумное покрытие обладает высокой гидрофобностью, но совершенно не проницаемо для воздуха.

Это означает, что воздушные массы, содержащие пар, не выходят из подкровельного пространства, а конденсат, образующийся в результате разницы температур, начинает оседать на стропилах крыши.

Влага снижает несущую способность деревянной конструкции из-за поражения грибком.

Чтобы утепленная крыша прослужила как можно дольше, важно обустроить систему вентиляции, обязательными элементами которой являются:

• Приток воздуха. Обустраивается в зоне карнизного свеса.
• Система каналов, образованных обрешеткой и контробрешеткой. Они обеспечивают циркуляцию воздуха внутри плоскости скатов и его доставку в подкровельное пространство из зоны карнизных свесов;
• Аэраторы, обустроенные на коньке или в верхней части скатов.

Возможность установки коньковых аэраторов следует предусмотреть еще на этапе обустройства сплошного настила. Для этого противоположные скаты крыши не стыкуются вплотную в районе конькового узла.

Между ними необходимо оставить свободное расстояние в 5см, т.е. по 2,5см с каждой стороны. Если этого не сделать, придется выпиливать необходимое отверстие.

Устройство коньковых аэраторов на мягкой кровле

Вентилируемый конек является наиболее эффективным способом вентиляции влажного воздуха из подкровельной конструкции. Коньковые аэраторы Döcke PIE являются универсальными. Они не требуют подрезки при монтаже на кровлю с углом наклона до 50°.

Для получения большего угла аэратор подрезается изнутри.

• Для правильной эксплуатации важно, чтобы скаты крыши были покрыты до конца гибкой черепицей, так как через боковые вентиляционные решетки существует вероятность  незначительного намокания поверхности ската.
• Они устанавливаются по всей длине конька.
• Коньковые воздуховоды крепятся к скату крыши с помощью саморезов длиной не менее 5см.
• Аэраторы соединяются друг с другом с помощью торцевых защелок.

Этапы монтажа гибкой черепицы

Для завершения всех необходимых действий необходимо выполнить следующие шаги:

• Подготовительный этап;
• Выполнение монтажа подкладочного мата;
• Установка черепицы.

Каждый из этих этапов требует выполнения определенного комплекса работ, от качества которых напрямую зависит конечный результат.

Подготовительный этап

Первоначально необходимо установить карнизы, основная задача которых — увеличить пропускную способность карниза, а также создать условия, при которых стекающая во время дождя вода не будет попадать под обшивку.

Для завершения процесса крепления необходимо использовать специальные кровельные гвозди. Важно, чтобы они были установлены в шахматном порядке на равном расстоянии.

Этап монтажа

Изначально необходимо обратить внимание на то, что речь идет об установке подкровельного ковра, т.е. рулонного материала битумно-полимерного типа.

Его укладка на обрешетку очень важна для достижения следующих целей:

• Выравнивание незначительных дефектов обрешетки, изначально уложенной на стропила;
• Повышение уровня гидроизоляционных свойств, характерных для кровельного покрытия;
• Предотвращение процесса образования конденсата на деревянном настиле.

Таким образом технология монтажа мягкой кровли в обязательном порядке предусматривает правильный монтаж подкровельного материала. После того как все необходимые работы будут выполнены, необходимо установить фронтонные планки.

С их помощью можно закрыть края уложенного материала. Если все необходимые работы выполнены правильно, риск проникновения дождевой воды сводится к минимуму.

Для того чтобы несколько повысить степень устойчивости кровельного покрытия к влаге, необходимо использовать ендовый ковер, который представляет собой определенный рулон из специального материала, подбираемого по оттенку битумной черепицы.

Крепление торцевых и карнизных планок

Перед монтажом мягкой кровли на карнизах устанавливаются металлические карнизные планки для усиления краев фронтонов. Они крепятся оцинкованными шурупами через каждые 10-15см.

Полосы не свариваются вместе, а накладываются внахлест на карниз, где они должны быть продолжены.

Гибкая черепица . Монтаж своими руками

Варианты кровельного «пирога»

Этапы монтажа и состав кровельного пирога могут отличаться. На это влияет конструкция крыши, климатические особенности региона и другие факторы. Например, для холодной кровли из мягкой черепицы «пирог» будет выглядеть следующим образом:

1. гонты битумной черепицы;
2. подкровельный ковер;
3. влагостойкая фанера или OSB;
4. обрешетка из доски;
5. стропила.

Если вы планируете построить чердак или отапливаемую мансарду под кровлей, требуется дополнительное утепление. «Пирог» будет больше и сложнее:

1. гонты битумной черепица;
2. подкровельный ковер;
3. плита OSB или влагостойкая фанера;
4. обрешетка из доски;
5. контробрешетка;
6. гидроизоляционный слой;
7. стропила;
8. утеплитель;
9. пароизоляция;
10. дополнительный утеплитель;
11. обрешетка для внутренней обшивки;
12. гипсокартон или другая внутренняя обшивка.

В зависимости от особенностей климата и здания порядок и состав «пирога» может меняться.

Специфика монтажа гибкой черепицы

Приступая к процессу монтажа черепицы, вначале необходимо правильно уложить так называемый стартовый слой. По мнению экспертов, когда карниз имеет значительную длину, крайне важно начинать монтаж с середины.

Таким образом проще выровнять стартовую ленту по горизонтали.

Что такое стартовая полоса. Это та же рядовая черепица, у которой отрезаны лепестки. В последние годы для производителей стало обычной практикой выпускать универсальный элемент, которым покрывают карниз крыши и её конек.

Главное требование к укладке — отступ от нижнего края первого ряда черепицы должен составлять не менее 1 см.

• Также крайне важно обеспечить правильное крепление соответствующего материала.
• Например, необходимо, чтобы крепеж не врезался в кровельный материал, а был плотно прижат к обрешетке.

Что касается укладки плитки, то в этом случае все зависит от типа используемого материала. Наиболее распространенные подходы включают:

• Модель «Jazz», при использовании которой подкладочный слой распределяется по всей поверхности крыши;
• Модель ‘Trio’ или ‘Sonata’, где процесс установки происходит со срезанием лепестков.

При монтаже черепицы следует обратить внимание на такие аспекты, как примыкание к дымоходу.

По мнению многих экспертов, одним из самых опасных участков является соединение трубы с материалом крыши, в результате чего возникает необходимость в герметичном уплотнении.

Для того, чтобы все необходимые работы были выполнены правильно, необходимо заранее создать выкройку.

Для правильной вентиляции на крыше важно использовать специальные коньковые элементы. Однако, в их конструкции должны быть предусмотрены щели или отверстия для выхода воздуха из-под конструкции крыши.

Этап 1. Устройство тепло-пароизоляции

Монтаж кровельного покрытия начинается после установки стропил. Необходимо установить пароизоляционную пленку поверх стропил. Она защищает от попадания воды под верхние слои кровли и поддерживает нормальный режим влажности.

Для этого используются двух- или трехслойные мембранные материалы с односторонней проницаемостью.

Этот материал также необходим для защиты теплоизоляции, которая теряет свои свойства под воздействием влаги. В случае утепленного жилого чердака или мансарды предпочтительнее использовать трехслойную пароизоляцию.

В случае нежилого чердака достаточно двухслойного материала. Мембрана укладывается внахлест и фиксируется деревянными рейками.

Подкладочный ковер

Мягкая кровля своими руками укладывается на сплошной короб из влагостойкого ДСП или фанеры. Она покрывается подложкой из влагостойкого, механически прочного битумного материала.

Подкладочный слой защищает крышу от протечек, а также предохраняет черепицу от повреждений, вызванных неровными участками. Рекомендуется технология установки подложки:

• Если уклон крыши менее 15-18 градусов, укладывать подкладочный слой по всей поверхности ската с нахлестом 15-20 см, так как он может задерживать воду во время таяния больших снежных масс.
• Если уклон ската превышает 20 градусов, подложку можно устанавливать только в особо подверженных протечкам местах, где может скапливаться или застаиваться вода.

Дополнительная подложка защищает ендовы, примыкания откосов к вертикальным поверхностям и коньки.

• Стандартный рубероид не следует использовать в качестве подложки. Низкая цена не компенсирует низкое качество, хрупкость и короткий срок службы этого материала.

Квалифицированные мастера советуют использовать в качестве подкладочного мата материал, рекомендованный производителем, так как это гарантирует совместимость с выбранной черепицей.

Подкладочная мембрана для мягких кровель

Укладка кровельного материала: инструкция по монтажу

Все приготовления выполнены, основание готово — можно приступать к укладке черепицы.

1. Монтируем подкладочный ковер.

1. Влагостойкая подложка из фанеры или OSB 2. Подложка ICOPAL K-EL/FEL’X 3. Кровельный клей ICOPAL 4. Кровельные гвозди 5. Край карнизного свеса

Сначала на подготовленное и выровненное основание укладываем специальный гидрозащитный слой ICOPAL K-EL или Felix.

Разворачиваем его снизу вверх параллельно карнизному свесу и закрепляем к основанию по верхнему краю через каждые 40см, по нижнему — через 10см. Загерметизируем нахлесты мастикой.

2. Монтируем планки.

1 Влагостойкая фанера или подложка из OSB 2. Подложка K-EL/FEL’X 3. Карнизная планка 4. Торцевая планка

Прибиваем карнизные и торцевые доски на подкладочный ковер по зигзагообразной разметке. Перекрытие — от 3 до 5см; шаг между гвоздями — 10 см.

3. Монтируем карнизную планку

1. Карнизный планка 2. Коньково-карнизная полоса

Снимем защитную пленку с коньково-карнизной полосы, отступаем 10-20мм от перегиба карнизной планки и фиксируем полосу стык в стык. Вбиваем гвозди в места перфораций и по краям.

4. Монтируем ендовный ковер

1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы укладывается в два слоя: верхний слой соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он прибивается гвоздями с шагом 20см.

Ендовный ковер укладывается по направлению оси ендовы с закреплением краев через каждые 10см.

Подсказка: Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить лист фанеры.

5. Монтируем рядовую битумную черепицу

Чтобы избежать визуальных дефектов при монтаже черепицы, рекомендуется перед укладкой перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам.

Для укладки первого ряда отступаем 1см от нижнего края карнизной гибкой черепицы и закрепим нижний край рядовых лепестков на этой линии, предварительно сняв с гонтов нижнюю защитную пленку.

Закрепим черепицу четырьмя или шестью гвоздями на один гонт (при большом уклоне).

Подсказка: При использовании прямоугольных гонтов увеличьте количество гвоздей до 5 на плоских крышах и до 7 на крышах с уклоном более 45 градусов.

При последующей установке рядовой черепицы следите за тем, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего ряда.

Обрезаем гонты по торцевым краям, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Проходы и примыкания

Часто возникает необходимость сделать проходы для коммуникационных труб, антенн и других элементов на крыше. Для этого используются специальные проникающие устройства для битумной черепицы.

Они прибиваются к скату гвоздями, а ряды черепицы обрезаются вокруг проходки и приклеиваются к фланцу мастикой.

Чтобы выполнить примыкание кровли из битумной черепицы к вертикальной стене или вокруг трубы,  в зону стыка двух плоскостей, по аналогии с плинтусом, необходимо прикрепить рейку треугольного сечения.

Обычно это брус сечением 50х50мм, распиленный по диагонали.

На месте стыка двух поверхностей закреплена треугольная обрешетка

Затем укладывается подкладочный ковер с заходом на вертикальную поверхность. Рядовая черепица загибается на рейку и обрезается.

Затем ендовый мат приклеивается на сопряжение, при этом не менее 300мм должно находиться на вертикальном участке и не менее 200мм — на скате.

Верхнюю кромку ковра закрывают Г-образной металлической планкой (фартуком), которую прибуривают к стене и герметизируют силиконом для наружного применения.

Если труба имеет сечение 500 x 500мм и более, рекомендуется сделать разжелобок с самой высокой стороны примыкания. Это небольшой деревянный гребень, который предотвращает скопление снега за трубой.

Примечание: Каменные стены и трубы должны качественно оштукатурены и покрыты битумной грунтовкой перед устройством примыкания.

Подготовка основания

Мягкие кровли устанавливаются на сплошной деревянный настил, который изготавливается из OSB или фанеры. Стропильная система должна быть подготовлена до начала работ.

• Деревянные стропила должны быть обработаны пропиткой для предотвращения роста грибков и плесени.
• Под стропильной системой устанавливается паронепроницаемая мембрана. Пленка крепится с помощью деревянных реек, которые устанавливаются через каждые 60см. Слой крепится к стропилам гвоздями или скобами.

Перекрывающиеся пленки крепятся друг к другу с помощью двусторонней клейкой ленты.

Использование двусторонней клейкой ленты для соединения двух досок вместе

• Утеплитель укладывается в зазоры между стропилами. Если вы хотите уложить утеплитель в два слоя, устанавливайте плиты со смещением, чтобы закрыть щели, которые станут мостиками холода.

Укладка утеплителя

• Поверх утеплителя уложите слой ветрозащитной мембраны.

• Следующим шагом является укладка жесткого основания — подложки под мягкую кровлю. Первый слой укладывается досками из хвойных пород древесины толщиной 25мм. Его можно укладывать с любыми промежутками.

Содержание влаги в материале не должно превышать 20%.

На рисунке показан ветрозащитный слой, за которым следуют дощатые балки, за которыми следуют плиты OSB

Настил для мягких кровель, выполненных полностью из досок, допускается кровельным СНиПом, но на практике это делается только в крайних случаях.

Причины понятны — обшивка имеет непредсказуемую усадку, ее деформационные изменения могут повредить кровельное покрытие.

• После обшивки укладывается основное покрытие крыши. Наиболее часто используемым материалом для подложки является OSB (ориентированно-стружечная плита).

Марка древесно-стружечной плиты должна быть не ниже OSB-3, а для этого вида работ обычно используются листы толщиной 9 или 12мм. Влагостойкая фанера аналогичной толщины также приемлема. Влажность плитных материалов не должна превышать 12%.

Между досками должен сохраняться зазор 3-4мм.

Плиты крепятся к обрешетке с помощью саморезов. В результате должна получиться ровная поверхность, поэтому важно, чтобы на стыках не было перепадов высоты (более 2мм).

При укладке плит необходимо следить за тем, чтобы стыки располагались в шахматном порядке (внахлест).

Зазор между плитами называется деформационным швом. Все древесные материалы имеют тенденцию к изменению объема (разбуханию) при воздействии влаги окружающей среды.

Это дает материалу возможность изменить свою геометрию без повреждения всей структуры.

Шаг 2. Монтаж сплошного настила

Для монтажа черепицы требуется жесткое, сплошное основание. Поэтому на подготовленный каркас уложите сплошной мат из фанеры или OSB с зазором 3-5мм, который необходим из-за теплового расширения, и прикрепите его к стропилам саморезами.

Основное требование к основанию для гибкой черепицы — поверхность должна быть ровной и чтобы черепицу можно было прибить гвоздями. Для этой цели подходят листы клееной древесной стружки в виде фанеры или шпунтованных досок, уложенных друг на друга.

Доски должны быть только максимально сухими, чтобы впоследствии во время сушки не образовывались волны.

Но большой ошибкой является использование под мягкой кровлей только обрешетки, даже если ее много, потому что в первый же сезон вся кровля пойдет волнами.

А фотографии таких проблем становятся настоящим активом для производителей, которые пугают своих клиентов подобными ошибками.

Как только основание будет готово, укрепите карнизы металлическими полосами. Они укладываются на край основания и прибиваются кровельными гвоздями на расстоянии 150мм друг от друга в шахматном порядке:
