Балки перекрытия и стропила: установка и крепление к мауэрлату, фото +видеопримеры

Двутавровые деревянные балки

Деревянные двутавровые балки — это конструкционный материал, который используется в деревянных каркасных зданиях, а также для конструкций перекрытий.

Они не имеют недостатков, присущих древесине, а двутавровое сечение обеспечивает высокие прочностные характеристики. Двутавровые балки соединяются с помощью столярного инструмента.

Декоративные конструкции из полиуретана

Также подходит для маскировки коммуникаций и непривлекательных строительных работ. Не только потолок, но и другие поверхности могут быть украшены полиуретановыми элементами. Например, углы или стены можно красиво оформить интерьерными досками.

Полиуретановые балки легко крепятся к деревянному брусу или металлическому профилю с помощью саморезов.

Чтобы металлические гайки не портили общий вид, их глубоко вставляют и окрашивают восковым карандашом в цвет поверхности или закрывают заглушками подходящего оттенка.

Еще более простой способ установки полиуретановых балок — использование жидких гвоздей с небольшими деревянными стержнями для дополнительной фиксации концов балок на саморезах, как показано в инструкции ниже.

Стыки балок закрываются специальными декоративными планками, искусно имитирующими кованое железо: они доступны в нескольких цветах, чтобы соответствовать различным типам металла.

В дополнение к декоративным полосам для украшения балок используются массивные «античные» цепи и канаты с грубой текстурой. Светильники подбираются таким образом, чтобы их дизайн сочетался с общим стилем помещения.

Пустотелые полиуретановые видимые балки прекрасно скрывают инженерные коммуникации, поэтому в них часто встраивают точечные светильники, придающие интерьеру элегантный и оригинальный вид.

Как крепить стропила к балкам перекрытия — Строительство и ремонт

Прочность крыши — это сумма прочности и качества всех ее компонентов: стропил, балок, коньковой обрешетки и обрешетки. А также насколько прочно и грамотно эти компоненты связаны друг с другом.

Ведь понять сечение и рассчитать нагрузки на крышу может практически каждый, а вот как закрепить стропила, чтобы крыша служила верой и правдой как минимум полвека?

На самом деле, это целая наука, и каждый тип монтажа кровли имеет свои плюсы и минусы, а один и тот же тип крепления может оказывать совершенно разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу ответственно!

Как видите, все можно сделать своими руками.

Крепление стропил к балкам перекрытия

Иногда потолочные балки являются альтернативой стропилам. Так часто поступают с легкими лофтами — это удобнее. Однако, стропила следует крепить непосредственно к балкам перекрытия только в том случае, если мы уверены в надежности стен дома.

Потому что в этом случае отсутствует мауэрлат и, следовательно, нагрузка на стены распределяется неравномерно — она становится точечной. И это, конечно, еще хуже.

Кстати, существует большая разница в способах крепления одних и тех же стропил к балкам перекрытия в односкатных и скатных крышах.

Таким образом, чем больше нагрузка на крышу, тем больше это крепление должно выполняться с двойным зубом, в то время как для односкатных крыш достаточно одного зуба. Кстати, у двойного зубца обычно два шипа.

Самое надежное крепление обеспечит соединение с дополнительным шипом, который также предотвратит боковое скольжение стропил под нагрузкой. Важно также не ослабить одновременно стропила.

Поэтому пропил в стропиле следует делать не ближе 25см от края (это также поможет избежать желобов) и только на 1/3-1/4 толщины самого стропила. Чтобы стропила не соскальзывали с мауэрлата, в нем делается специальный вырез.

Иногда делают еще одно отверстие в самом мауэрлате, это просто более надежно, а блокировка тяги плотная.

Чтобы стропила не соскальзывали с мауэрлата, в мауэрлате делают углубление. Иногда даже сам мауэрлат имеет взаимную выемку, которая не менее надежна и обеспечивает прочную опору.

Это, однако, значительно ослабит мауэрлат. Делать это можно только в том случае, если бабка изготовлена из твердой древесины и обладает хорошей прочностью.

Одни только соединения не удержат стропила на месте, поэтому обязательно используйте также металлические соединители. Если соединение прочное, просто вбейте гвозди под углом; для более шатких конструкций используйте струбцины и металлические прокладки.

Поможет и кованая проволока, которую для этой цели вставляют в стену.

Другой тип крепления стропильных ног к балкам — винтовое крепление:

• Шаг 1: Сделайте треугольный вырез на выступающем конце стропила. Гипотенуза выреза должна находиться под тем же углом, что и угол стропила.
• Шаг 2 Обрежьте нижнюю часть стропил под тем же углом.
• Шаг 3 Расположите стропила на балке, обрежьте их и прибейте на место.
• Шаг 4 Просверлите отверстие перпендикулярно стропилам для болта — сквозное отверстие, чтобы болт можно было вставить через выемку в балке снизу.
• Шаг 5: Установите шайбу на болт и надежно затяните все гайкой.

По окончании проверьте герметичность всех соединений.

Дополнительная конструкция «стул» для подпорки стропил на балках

Когда необходимо поддержать стропила, вдавливаемые опоры или шпильки обычно устанавливаются не на балки перекрытия, а на балку, которая устанавливается на несущие стены. Такая конструкция называется плитной.

Конструкции, основанные на несущих стенах, называются сэндвич-конструкциями.

В некоторых случаях, однако, здание не имеет ни внутренних несущих стен, ни колонн. Следовательно, конструкция может быть выполнена только в виде подвесной конструкции.

Классическая система софитов подразумевает, что опоры поддерживаются только в двух точках — на колонне или балке перекрытия и на коньковой обрешетке.

Однако, для большого здания или плоской крыши с длинными фронтонами может потребоваться усиление конструкции для предотвращения деформации фронтонов.

Схема висячей стропильной системы

В таких ситуациях на помощь приходят опоры, закрепленные на доске, и толкатели. Напомним, что толкающие опоры, в отличие от стоек, устанавливаются под углом.

Обычно они устанавливаются по обе стороны от опоры конька, но возможны и другие позиции.

Стойки крепятся к стропилам с помощью зубчатых пластин.

Соединение между опорами и балками обычно осуществляется с помощью зубчатых или перфорированных пластин. Как и в случае со стропилами, косяки также устанавливаются, за исключением того, что их концы срезаются под углом, равным углу наклона.

Отдельно стоящий дом может использоваться в течение многих лет, и стропильные элементы часто нуждаются в ремонте. Необходимо регулярно проверять состояние стропильных ферм и черепицы, так как их повреждение может привести к серьезным проблемам.

При обнаружении дефектов необходимо принять экстренные меры.

Проблема: конец стропил, опирающийся на мауэрлат, начал гнить. В этой ситуации положите бревно на чердачное перекрытие, которое должно опираться на несколько стропил (установка балок перекрытия должна быть надежной).

Установите клинья под ремонтируемые стропила — они должны упираться в стропила.

Проблема: в центре стропил была обнаружена гниль древесины. Для укрепления стропильной конструкции с обеих сторон поврежденного элемента были прибиты деревянные доски толщиной 50-60 миллиметров.

Крепежные гвозди вбиваются в неповрежденную часть стропил по их краям.

Проблема: поврежденный мауэрлат. Если речь идет о небольшом участке, специалисты советуют установить толкающие опоры с прикрепленным к ним скобой стропилом. Нажимные опоры устанавливаются на неповрежденную часть мауэрлата.

Если площадь повреждения мауэрлата значительна, к стропилам прибивается дощатая обшивка и крепится к новому мауэрлату, который устанавливается немного ниже поврежденного.

Дополнительный софит устанавливается в стене с помощью шпилек.

Установите мауэрлат в соответствии с проектом.

Проблема: в стропилах есть трещина, из-за которой крыша прогибается. Подготовьте две доски для ремонта: одну, которая станет толкателем, и другую, которая будет его поддерживать. Закрепите опорную доску перпендикулярно несущим балкам на потолке чердака.

Установите подкос на ранее закрепленный кронштейн и подведите ее под прогиб ноги.

Вбейте 2 клина между концом толкающего винта и опорной доской, один рядом с другим. Продолжайте вбивать их до тех пор, пока прогиб не будет устранен.

Положите две доски, длина которых не менее чем на метр превышает длину поврежденного участка, где находится трещина. Они крепятся с помощью винтов.

Иногда установка стропил на балки перекрытия является довольно сложным делом, когда сами балки поддерживают всю крышу на 100%, и важно сделать это как можно более грамотно.

По сути, «стул» — это подкос, который поддерживает обрешетку по всей высоте. То есть, такое «кресло» обычно состоит из вертикальных стоек, наклонных стоек и коротких толкающих опор.

Нижний конец стоек вставляется в нижний фланец стропильной системы или перпендикулярно или непосредственно в балки перекрытия. Стулья также бывают разных типов, в зависимости от того, опираются ли они на обрешетку или непосредственно на стропила.

Способы крепления стропил к стенам

На сегодняшний день основные варианты установки стропил и крепления их к стенам дома следующие:

• Используя мауэрлат (см. фото);
• Крепление стропил к потолочным балкам;
• С нагельными стропилами и деревянными балками;
• Соединение с верхним венцом при строительстве бревенчатого дома;
• Используя верхние стропила каркасного дома.

Читайте также: Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

Как установить стропильные ноги на балки перекрытия?

После того как балки перекрытия готовы для установки на них стропил, остальные части конструкции достраиваются и соединяются со стропилами.

Для соединения стропил со стропилами концы стропил либо срезаются под прямым углом, либо делается более сложную врубку на шипы. Давайте рассмотрим оба этих варианта.

Соединение стропила с балкой без врубки

Вы можете обойтись без гвоздей, если в дальнейшем будете использовать крепеж — это нормально. Чтобы сделать простой стропильный разрез, сделайте шаблон:

• Шаг 1. Возьмите строительный угольник и положите его на доску.
• Шаг 2 Отметьте линию разреза на верхней части стропила.
• Шаг 3 С помощью столярного транспортира проведите линию, параллельную первому запилу, через стропило. Эта линия поможет вам провести линию от весов по краю здания.

Вот как это выглядит на практике:

Изготовить эти стропила гораздо проще, чем разрезать их. Самое главное — определить правильный угол наклона крыши и подходящее место для будущего среза:

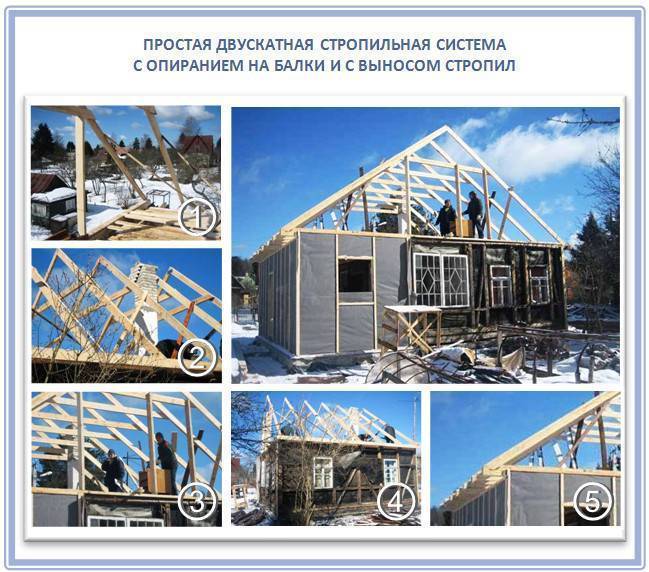

Конечным результатом в жизни является конструкция скатной крыши:

Виды врубки стропильной ноги в балку перекрытия

Конфигурация самого крепления в большей степени зависит от наклона. Например, для крыши с крутым скатом, где снеговая нагрузка невелика, можно использовать крепление с одинарным зубом.

При методе одинарного зуба часто изготавливаются дополнительные шипы, которые помогают стропилам не двигаться под нагрузками. А под такой шип  уже нужно будет  гнездо в балке.

Но вы, вероятно, знаете, что любые такие места способны ослабить балку, поэтому их глубина должна составлять не более 1/4 толщины балки и не ближе 20см от края балки (во избежание сколов).

Но если у вас крыша с уклоном менее 35 градусов, то имеет смысл использовать двойной зуб, так как такое крепление позволяет делать высокопрочные узлы. Как и в предыдущем варианте, вы можете добавить два шипа.

При этом методе каждый зуб может иметь одинаковую или разную глубину. Например, вы можете отрезать первый зуб только на 1/3 толщины опорной балки, а второй зуб — уже на половину:

Вывод: два стропила в конструкции с опиранием на балки закрепляются затяжкой. Но если концы этих ног будут скользить, тогда целостность затяжки быстро нарушается.

Для предотвращения такого соскальзывания в затяжку следует вставлять или врубать сами стропила при помощи зуба — с шипом или без него.

В процессе врубании стропила в конец затяжки нужно максимально отодвинуть зуб. Если вам необходимо усилить крепление таких стропил, то используйте двойной зуб. Еще один момент: сами зубья могут быть разного размера.

Наконец, хорошо закрепить концы стропил витой проволокой, чтобы ветер не смог сорвать такую крышу.

Лучше взять оцинкованную проволоку и прикрепить ее одним концом к стропильным ногам, а другим — в костыль, который предварительно закладывается в кладку стены на расстоянии 30-35см от верхнего края.

Вот хороший пример аккуратного врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Для такого узла все равно необходимы металлические соединители, поскольку сама ферма не может поддерживать стропила под нагрузкой.

Специфика удлинения стропильных ног

Соединение стропил позволяет объединить древесину, приобретенную для строительства крыши. Знакомство с этим процессом позволяет построить ферму почти полностью из бруса или досок одинакового сечения.

Система, использующая материалы одинаковых размеров, положительно влияет на общую стоимость.

Кроме того, большие доски и пиломатериалы обычно производятся с большим поперечным сечением, чем материал стандартных размеров. Стоимость увеличивается с ростом сечения. Такой запас прочности обычно не требуется для ребер бедра и днища.

Однако, если стропила правильно сращивать, то компоненты системы достигнут достаточной жесткости и надежности при минимально возможных затратах.

Без знания технологических нюансов сделать действительно жесткие соединения пиломатериалов достаточно сложно.

Стропильные соединения относятся к категории пластичных соединений, которые имеют только одну степень свободы — способность поворачиваться в узле при приложении вертикальной и сжимающей нагрузки по всей длине.

Для обеспечения равномерной жесткости при приложении изгибающих усилий по всей длине элемента, соединение двух стропильных секций располагается в точках с наименьшим изгибающим моментом. Они хорошо видны на диаграммах изгибающих моментов.

Это точки пересечения кривой с продольной осью стропила, где изгибающий момент приближается к нулю.

Следует помнить, что конструкция стропильной фермы требует равномерного сопротивления изгибу по длине элемента, а не равномерной способности к прогибу. Именно поэтому петли располагаются рядом с опорами.

Опорами могут быть либо центральные колонны, установленные в пролете, либо колонная или стропильная ферма.

Фронтон также можно рассматривать в качестве возможной опоры, но стропильные швы лучше всего располагать ниже по скату, где система подвергается минимальным нагрузкам.

Крепежные детали для стропил

Для стропил используются деревянные элементы и металлические изделия. К деревянным крепежным элементам относятся бруски; треугольники; дюбели и т.д.

К металлическим креплениям относятся гвозди, шурупы, стальные уголки, винты, дюбели, зажимы, скобы, специальные стропильные устройства, называемые салазками или направляющими, и многие другие.

Скобы для балок WB используются для монтажа деревянных балок при строительстве деревянных домов. Его преимущество заключается в том, что он не требует врезного крепления и крепится с помощью гвоздей, шурупов или анкеров.

Варианты крепления для крыш небольшого размера

Принято считать, что если дом небольшой, то стропила можно крепить непосредственно к балкам перекрытия без предварительного крепления мауэрлата. Обратите внимание, что в точках опоры создается значительное напряжение.

Мансардный этаж позволяет распределить напряжение максимально равномерно.

Иногда в таких ситуациях используются стропила, которые соединяются с арматурой, вбитой в кладку, с помощью проволочных скруток. Они обеспечивают прямой контакт между мауэрлатом и стеной.

Однако, это решение рекомендуется только в ситуациях, когда ни один из других существующих методов не может быть использован.

Традиционное крепление проволоки осуществляется следующим образом. Сначала расположите центральные части проволоки в кладке на 4 или 5 рядов впереди конца на расстоянии 60-65см. Поднимите концы проволоки вверх на 25-30см.

Если вы не собираетесь штукатурить дом снаружи, спрячьте наружную часть провода в растворе. Подождите, пока раствор не станет достаточно прочным, а затем накрутите концы проволоки на деревянный брусок, плотно притянув его к стене.

В небольших зданиях удобно крепить систему с помощью деревянных дюбелей. Лучше всего использовать пробку размером с кирпич. Материал предварительно обрабатывается антисептиком и оборачивается толем.

Дюбели устанавливаются на расстоянии 50-70см друг от друга непосредственно под столбом или немного ниже. Детали соединяются между собой с помощью металлических скоб.

Сращивание и усиление

Как закрепить деревянную балку, если купленная вами балка короче запланированного пролета?

Прежде всего, любой способ крепления сделает балку гораздо менее прочной, чем цельная деревянная балка. Идеальным решением было бы возведение дополнительной несущей стены с уменьшенным пролетом.

В качестве альтернативы, подпорные стойки устанавливаются под срезами.

Подпорная колонна в середине пролета резко снижает изгибающую нагрузку

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху есть неиспользуемый чердак)?

Наиболее надежным способом является соединение двух балок без уменьшения толщины каждой балки.

Элементы просто соединяются с помощью стальных дюбелей с широкими шайбами; соединение может быть дополнительно усилено склеиванием казеиновым клеем, белковым клеем или обычным ПВА.

Важно: Стыки при отсутствии подпорных стен или колонн должны располагаться внахлест, со смещением от балки к балке. В этом случае плита будет иметь максимальную несущую способность.

Другим хорошим решением является изготовление сборных балок из трех широких досок небольшой толщины (25-50мм).

Опять же, торцевые соединения досок внутри каждой балки и между соседними балками располагаются в шахматном порядке, доски склеиваются по всей длине и дополнительно фиксируются штифтами.

Сборные балки из трех тонких досок

Как можно усилить деревянные балки перекрытия, если требования к несущей способности увеличиваются (например, при переоборудовании холодного чердака в мансарду)?

Существует не так много способов:

1. Возведение колонн или подпорных стен с уменьшенным пролетом;
2. Подкрепление каждой балки дополнительной доской или брусом по всей ее длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• При боковом срезе балки того же сечения ее несущая способность увеличивается вдвое.
• Увеличение высоты балки в 2 раза (складывание одной и той же балки под или над) уже увеличит несущую способность в четыре раза.

Монтаж к разным конструкциям

Балки перекрытия крепятся к стенам, колоннам, скатной крыше и армированному поясу.

Как уже упоминалось выше, это делается путем соединения элементов с помощью балок, монтажных колец, которые привариваются к уложенным частям арматуры, анкеров, больших металлических уголков, винтов и болтов.

1. Подготовка начинается с приобретения необходимых расходных материалов, расчистки территории от мусора, приобретения инструментов, найма техники (железобетонного крана), разметки места установки в соответствии с планом.
2. Концы и торцы балок обматываются гидроизоляционным материалом, при необходимости обрезаются, затем укладываются на рулон, закрепленный в гнезде стены, и надежно закрепляются механическим способом.
3. В стенах для установки деревянных балок заранее формируются специальные гнезда (прорезные, врезные), в которые будет крепиться балка. Кроме того, он фиксируется с помощью широких винтов и пластин.
4. Балки устанавливаются на армированную полосу с равным шагом, отмеряемым по согласованному плану. В месте крепления концы балок заворачиваются и вставляются поверх предварительно установленных металлических балок.

Для правильной разметки шагов используются лазерные линейки.

5. Прикрепите балки к мауэрлату жестким соединением вдоль стен, используя шурупы и большие дюбели. Также используются самые крупные скобы, анкеры и седла.

Лаги всегда помещают на ребро, перпендикулярное мауэрлату, с минимальным шагом 60 (см). Стандартное сечение балок составляет 150 x 50 (мм).

Висячие балки поддерживаются только металлическими соединителями, и строители рекомендуют заменять их гвоздями и формировать  гнездо опирания. Жесткие стропила выдерживают любую нагрузку.

Для мауэрлатов также рекомендуются вырубки, а используемые в работе анкеры всегда поддерживаются стальной пластиной.

Накладки из древесины могут использоваться в сочетании с деревянными балками. Видно, что они используются для создания перекрытий и каркасов в бревенчатых домах.

Они крепко фиксируются с помощью врубок и иногда врезок, а также с помощью крепежных элементов, таких как саморезы, анкеры и гвозди.

Стальные опоры используются для балок на каменной кладке и массивных стенах. Здесь есть важная деталь — между торцом и балочным изделием из бруса обязательно формируют вентиляционный зазор.

Усиленные концы можно сварить и укрепить герметичными креплениями, после чего выполнить растворную стяжку для достижения наибольшей прочности каркаса, не забывая при этом изолировать концы изделия.

Важно: Способ крепления балок перекрытия следует выбирать в зависимости от типа конструкции и нагрузки, на которую она рассчитана.

Способы крепления стропил к мауэрлату

Наиболее распространенным способом крепления стропил снизу является соединение их с подкосами. Несмотря на свою популярность, не каждый строитель способен выполнить эту работу качественно, что не может не сказаться на прочности и надежности кровли.

Перед креплением стропил к стропилам рамы в нижней части стропила делается вырез. Не устанавливайте стропила без него, так как при малейшей нагрузке плоский край стропила соскользнет.

Следует ли делать выемку в мауэрлате или нет, зависит от используемого материала.

Если используется древесина лиственных пород, специалисты рекомендуют сделать вырез в балке — это, вместе с вырезом в стропилах, создаст стопорный замок.

Если мауэрлат изготовлен из хвойных пород дерева, не рекомендуется делать прорези, так как это ослабит конструкцию. Состояние крыши при различных погодных условиях зависит от того, как стропила крепятся к мауэрлату.

Соединение балки со стропильной ногой

Крыша дома стремится разойтись и упасть под воздействием действующих на нее нагрузок. Для предотвращения этого используются различные конструктивные решения, препятствующие разъединению элементов стропильной фермы крыши.

Поэтому были придуманы вырезы в стропилах, которые можно сделать с помощью таких соединений, как:

• зуб с одним упором и шпипом;
• зуб с  концевым упором.

О креплении стропил к стропильным фермам крыши смотрите видео:

Однозубые стропила используются, когда крыша имеет крутой наклон. Это означает, что стропила прикреплены к балкам перекрытия под углом более 35 градусов. В ноге вырезается шпунт и паз, а в балке делается гнездо, чтобы шпунт вошел в стропило.

Глубина пропила не должна превышать 1/3 или 1/4 толщины балки, иначе элемент будет ослаблен. Гвозди должны находиться на расстоянии от 25 до 40 сантиметров от края бруса, чтобы избежать возможности раскалывания.

Чтобы предотвратить смещение сустава в сторону, необходимо создать единый зуб вместе с шипом. Двузубое соединение используется, когда угол между соединениями не превышает 35 градусов и выполняется одним из следующих способов

• замок с вырезанным двойным шипом;
• с помощью соединения 2-мя шипами;
• использование упора с шипом или без шипа.

Глубина врезания обычно одинакова для обоих зубов. В некоторых случаях, однако, первый зуб выполняют на 1/3 толщины балки, а второй — на 1/2.

Крыши также могут быть построены таким образом, что стропила соединяются с деревянными балками пола, но этот метод используется редко.

В этом случае в ноге нарезают упорный зуб так, чтобы одна его плоскость лежала на плоской грани балки, а другая плоскость упиралась в выемку, сделанную на 1/3 толщины балки.

Помимо гвоздей, дополнительное соединение осуществляется с помощью зажимов, шурупов, проволочных петель или металлических полос.

Соединение стропил на коньке крыши

В настоящее время существует 3 способа соединения стропил в стропильной системе:

• стыковое соединение;
• установка на коньковый прогон;
• крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо понять, как они изготавливаются.

Соединение встык. Верхняя нога стропила срезается под углом, равным углу кровли, и упирают её в другую стропильную ногу, которая также обрезается в противоположном направлении. Это делается в соответствии с шаблоном, изготовленным ранее.

В некоторых случаях, чтобы обеспечить большее натяжение упора, обрезка производится во время монтажа, и пропил делается через оба бруска так, чтобы две плоскости плотно прилегали друг к другу.

Затем стропила соединяются между собой с помощью длинных гвоздей. При использовании этого метода для дополнительной фиксации используются металлические или деревянные накладки, скрепляющие стыки шурупами или гвоздями.

Установка на коньковый прогон. Этот метод очень похож на предыдущий. Разница заключается в монтаже коньковой балки.

Этот тип деревянной конструкции крыши надежен, но не всегда может быть использован, поскольку требует дополнительных опорных балок, и тогда чердаком не очень удобно пользоваться.

Этот вариант позволяет выполнить работу по установке каждой пары стропил непосредственно на месте, без предварительных работ и шаблонов.

Верхний край ноги в этом случае опирается на коньковую балку, а нижний край — на мауэрлат.

Крепление внахлест на коньковый прогон. Работа выполняется так же, как и в предыдущем способе, только верхний край стропил осуществляется внахлест. Стропила соприкасаются друг с другом в верхней части не своими торцами, а боковыми сторонами.

В качестве крепежных элементов используются болты или шпильки.

Фиксация мауэрлата с применением проволоки

Перед креплением мауэрлата к газобетону с помощью стальной проволоки его необходимо сначала закрепить в толще стены. Это следует делать при укладке последних рядов газоблоков — проволока укладывается под них.

Техника установки следующая:

1. За несколько рядов до конца стены между блоками укладывается витая проволока из нескольких тонких, сечением 6мм.
2. Центральная часть проволоки помещается в толщу стены, а концы свисают вниз по обе стороны стены. Концы достаточно длинные, чтобы свободно обернуть их вокруг мауэрлата.
3. Проволоки должно быть достаточно.

Химические анкеры — это инъекционные растворы жидкой смолы, которые быстро затвердевают и прочно фиксируют металлические стержни в толще столба.

Преимуществом этого материала является отсутствие напряжения расширения, поэтому хрупкий газобетон не повреждается.

В то время как механические анкеры фиксируют элементы за счет расширения дюбеля, клеевой состав химического анкера заполняет поры газобетона и удерживает стержень на месте.

Процесс крепления жидких анкеров происходит следующим образом:

1. В газобетонном блоке просверливается отверстие для дюбеля. Размер отверстия должен быть больше, чем для обычного анкерного болта.
2. Удалите пыль и грязь из отверстия, например, с помощью пылесоса.
3. Залейте клеевой состав в отверстие.
4. Затем в клей помещается металлический стержень с резьбой — дюбель М12-14 или кусок арматуры.
5. Полная кристаллизация полимерного соединения занимает 1/3 часа, если температура окружающей среды выше 20 ℃.
6. Когда клей затвердеет, дюбель будет надежно закреплен. Стоит отметить, что такие крепежи прочнее механических.

Монтаж кровельного мауэрлата к газобетонной стене с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление прослужит более 50 лет.
• Благодаря полимерной структуре клея, этот способ крепления широко используется на краях стен, где существует риск раскола газобетона.
• Химический анкер обладает хорошей химической стойкостью.
• Даже сырая погода и влажные поверхности соединяемых элементов не являются препятствием для установки этих анкеров.
• Установка кровельной стойки на газобетонные блоки может быть выполнена без заливки армирующего слоя, так как надежность крепления химического анкера намного выше, чем механического.
• Химический состав анкера идеально сочетается с пористой структурой газобетонных блоков.
• Для установки жидких анкеров требуются меньшие отверстия, чем для механических анкеров — там глубина составляет 2-3 ряда.

Однако сварочные работы не должны проводиться на анкерах, установленных этим методом, так как перегрев металлического стержня приведет к нарушению полимерной структуры материала, что приведет к потере прочности.

Перед креплением мауэрлата к газобетону с помощью стальной проволоки его необходимо сначала закрепить в толще стены. Это следует сделать при укладке последних рядов газоблоков — проволока должна быть уложена под ними.

Химический анкер представляет собой жидкий инъекционный состав на основе полимерной смолы, который быстро затвердевает и надолго фиксирует металлические стержни в толще мауэрлата.

Преимуществом этого материала является отсутствие растягивающих напряжений, поэтому хрупкий газобетон не повреждается.

В то время как механические анкеры фиксируют элементы за счет расширения дюбеля, клеевой состав химического анкера заполняет поры газобетона и удерживает дюбель на месте.

Однако, сварочные работы не должны проводиться на анкерах, установленных этим методом — перегрев металлического стержня нарушит полимерную структуру материала, в результате чего он потеряет свою прочность.

Соединение с усиливающей подкладкой

В некоторых случаях используется усиленное шайбовое соединение. Подкладка — это брусок, уложенный поверх мауэрлата в местах крепления стропил и прочно прикрепленный к нему. В стропиле делается выпил в форме прокладки для надежного соединения с ней.

Стропила при соединении с использованием подкладки могут крепиться с помощью натянутой стальной проволоки, закрепленной к стальному костылю, вбитому в стену. Часто стропила также крепятся к  мауэрлату с помощью стальных скоб.

Как крепить стропила, если использован мауэрлат

В деревянных и брусовых домах можно обойтись и без мауэрлата, но иногда он является обязательной частью конструкции. Например, когда для стен используются пенобетонные блоки или подобные им материалы:

• перенос влаги от стен стропильной системе;
• особенности материала, из-за которой крепления в ней не задерживаются;
• хрупкость стен;
• невозможность выдержать на себе крышу без использования мауэрлата.

Если дом построен из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь определенную степень свободы.

Стропильная система сначала крепится к мауэрлату, а свободные концы соединяются с балками перекрытия.

Установка стоек на балки крыши

Стропила крепятся к балкам крыши с помощью:

• перфорированных или зубчатых пластин;
• усиленных кронштейнов;
• специальных удерживающих скоб;
• плоских угловых скоб;
• плоских угловых кронштейнов;
• гвоздей.

Для безопасности можно использовать одновременно несколько типов крепежа, но обычно в этом нет необходимости — сила, действующая на колонны, направлена вертикально вниз.

Соединение балок и лежней

В отличие от соединения балки с колонной, соединения балки с обрешеткой не фрезеруются:

1. Никогда не делайте отступов. Карнизы необходимы для распределения нагрузки на колонны, поэтому их сечение не должно быть уменьшено.
2. Можно соединять только два куска лесов, если длины бруса недостаточно для перекрытия всего проема в стене.

Это означает, что для крепления ферм к лесам крыши подходит только один метод: соединение с помощью перфорированных уголков. Предпочтительно с усиленными кронштейнами.

Как и чем крепить: виды крепежей

Независимо от конструкции, к которой крепится балка (к стене, мауэрлату, армированному поясу), крепежи бывают следующих наиболее популярных разновидностей:

1. Болты. Здесь используются крупные заводские изделия, изготовленные по ГОСТу в виде деревянных нагелей, или обычные широкие болты, стянутые крупными гайками соответствующего размера.

Винты с головкой можно вкручивать через балку в верхней части стеновой конструкции, используя специальную трещотку.

Отверстия в двутавровых и швеллерных балках также служат креплениями для болтов. Стандартное сечение изделия составляет 25 (мм), но оно может быть увеличено, как и длина изделия, которая начинается с 28-30 (мм).

2. Врезка. Этот тип соединения с частью стены наиболее подходит для деревянных балок. Здесь важно, чтобы конец крепления балки не выходил за пределы наружной стены.

Его также следует обернуть гидроизоляционным материалом для защиты от перепадов температуры и проникновения конденсата и влаги. Сам шпоночный паз представляет собой соединение с фаской, выполненное в соответствии с предыдущей разметкой.

Строители называют процесс создания пазов в стене «ласточкиным хвостом», поскольку в структуре стены образуется своеобразный клин.

3. Врубка. Отличие этого процесса от «ласточкина хвоста» заключается в том, что она проходит на всю длину стены, а балка немного выходит за пределы стены. Техника врубки чаще всего используется, когда необходимо балочным перекрытием закрыть большие пролеты.

Процесс соединения не сложен и требует самых простых столярных инструментов.

Крепление осуществляется с помощью винтов:

Тип соединения — врезной:

Тип крепления врезкой:

Крепление к плитам с помощью анкеров и шурупов является наиболее распространенным соединением, поскольку оно применяется непосредственно к балкам, обернутым гидроизоляцией.

А также примыкает непосредственно к несущим стенам, часто образуя продолжение мауэрлата.

Подсказка. Для крепления деревянных и металлических балок следует использовать анкеры.

Ж/б балки укладываются на заливку с раствором цемента и, если по бокам имеются торцевые концы арматуры, то они привариваются к прутьям стеновой конструкции.

Производим выбор

Односкатная крыша. В настоящее время этот тип крыши используется для покрытия хозяйственных построек; за редким исключением односкатная крыша используется для покрытия жилых домов.

Однако, это самый простой проект, который можно реализовать своими руками.

Загородные дома и частные коттеджи чаще всего покрываются сложными типами крыш — двускатными, шатровыми, полувальмовыми, шатровыми и смешанными. Эти варианты требуют особого подхода при проектировании и выборе материалов.

Например, легкие каркасные дома могут быть покрыты двускатной крышей с легким кровельным материалом. Для них требуются легкие стропила. Дома, которые будут покрыты черепицей или другими тяжелыми материалами, требуют прочных стропил.

На основе выбранного кровельного материала и материала конструкции дома строится стропильная система и подбираются материалы для ее возведения. В целом, стропила являются несущей системой для крыши здания.

Классическим материалом для стропильной системы является дерево.

Как правило, балки и лаги стропильной системы изготавливаются из древесины хвойных пород, поскольку они дешевы и прочны.

Чем прочнее и лучше древесина, тем лучше, и тем дороже вся конструкция. Система клееного бруса сегодня становится все более популярной.

Эта технология позволяет создавать балки, прочные как металл и легкие как дерево. Это клееный брус, который позволяет построить стропила своими руками на достаточно большой площади.

Для возведения стропил вам понадобятся балки 100х100мм толщиной около 50мм. Это средние размеры балок и брусьев.

Размер зависит от площади, высоты и других параметров строения, угла наклона крыши и, как уже говорилось выше, выбранного кровельного покрытия.

Бывают случаи, когда стропила необходимо делать из железобетона. Такие системы используются в крупных промышленных зданиях.

Так, стропила, возводимые для перекрытия частных жилых домов, обычно изготавливаются из дерева. Она позволяет легко и быстро сделать несущую конструкцию своими руками и накрыть здание крышей.
